19″ настенные шкафы серии SU

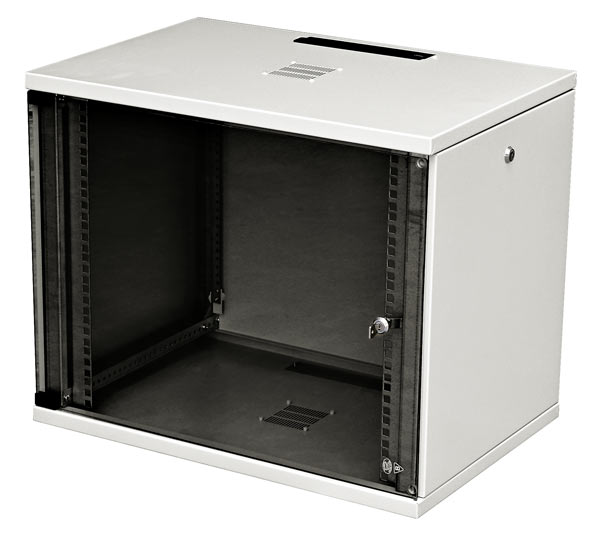

Шкаф серии SU высотой 10U со стеклянной дверью

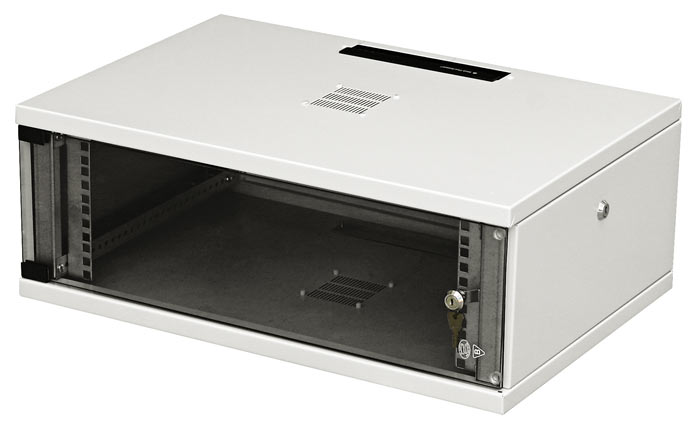

Шкаф серии SU высотой 4U со стеклянной дверью
  • 19″ настенный шкаф со съемными боковыми панелями и отвинчивающейся задней стенкой для облегчения доступа к рабочему пространству шкафа
  • Поставляется как в собранном, так и в разобранном виде
  • Предназначен для использования внутри помещений
  • Производится в шести вариантах высоты: 4U, 6U, 10U, 12U, 15U, 18U
  • Опорная рама крепится на болтах
  • Возможен вариант со стеклянной или стальной дверью
  • Шкаф в стандартной конфигурации оборудован двумя 19″ монтажными уголками, сплошной фальшпанелью и щеточным кабельным вводом
  • Шкаф может навешиваться на стену при помощи отверстий в раме (без использования кронштейнов)
  • Большой выбор дополнительных аксессуаров: полки, выдвижные ящики, вентиляционные панели, блоки розеток и др.
  • Шкаф может быть оборудован дополнительными 19″ монтажными профилями и уголками
  • Шкаф поставляется в картонной упаковке
  • В комплект поставки входит шаблон для настенного монтажа

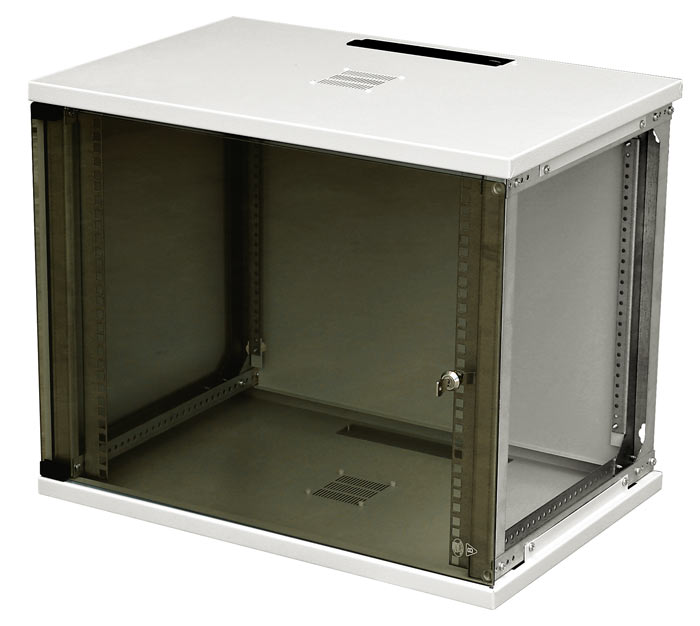

Шкаф серии SU высотой 10U со стеклянной дверью,
со снятой боковой панелью

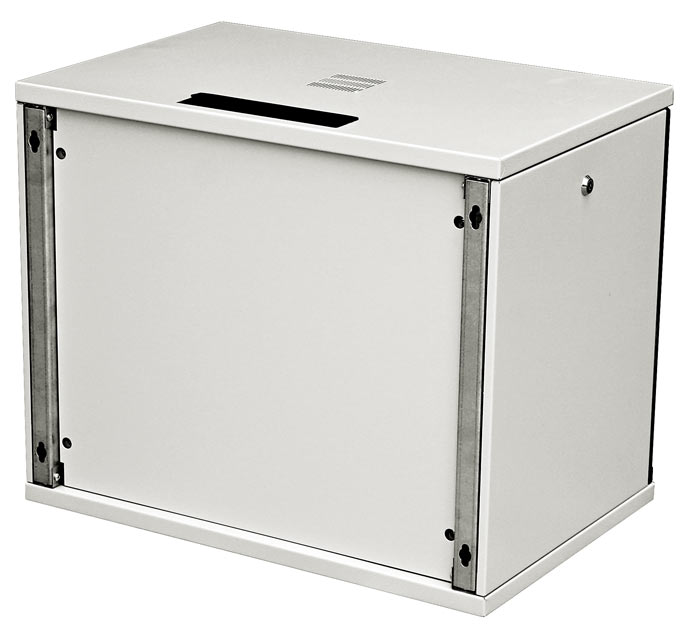

Шкаф серии SU высотой 10U, вид сзади

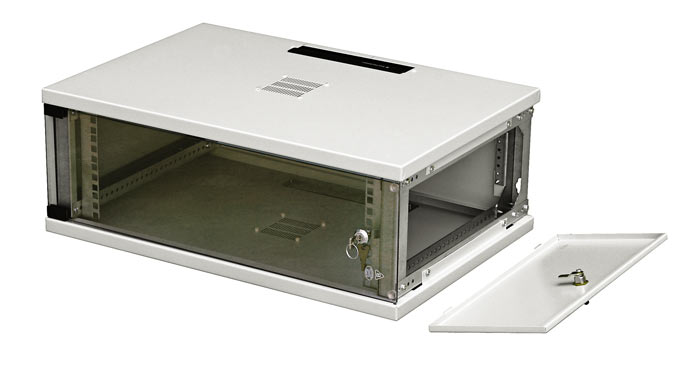

Шкаф серии SU высотой 4U со стеклянной дверью,
со снятой боковой панелью

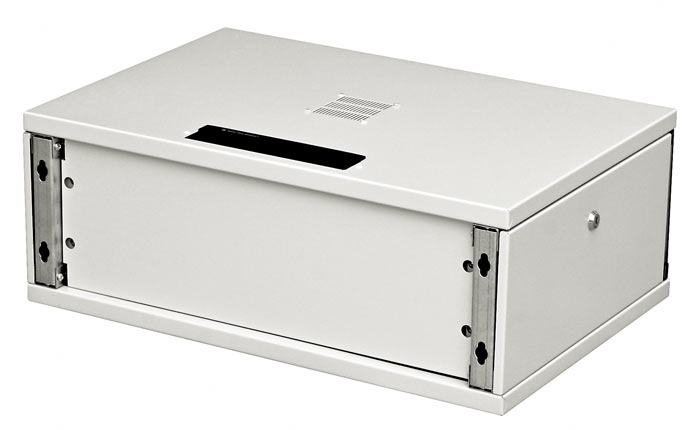

Шкаф серии SU высотой 4U, вид сзади

Технические данные

Материал:
Рама — листовая сталь толщиной 1,5 мм
Задняя стенка и боковые панели — листовая сталь толщиной 0,5 мм
Монтажные уголки — листовая сталь толщиной 1,5 мм
Сплошная фальшпанель — листовая сталь толщиной 1,0 мм
Стеклянная дверь — стекло закаленное толщиной 4,0 мм
Стальная дверь — листовая сталь толщиной 0,8 мм

Исполнение покрытия:
Стальная дверь, боковые панели и задняя стенка покрыты по порошковой технологии текстурированной краской серого цвета RAL 7035.
Рама, монтажные уголки и сплошная фальшпанель оцинкованы.

Степень защиты:
IP 20 согласно нормам PN 92/Е-08106 / EN 60529 / IEC 529

Таблица моделей
Каталожный номер Высота рабочего простран-
ства
(U=44,45 мм)
Габаритная высота, мм Габаритная глубина, мм Габаритная ширина, мм
Со стеклянной дверью
Вес, кг
Со стальной дверью
Вес, кг
SU-118
25,80
SU-218
24,90
18U 845 400 600
SU-115
22,80
SU-215
22,20
15U 712
SU-112
20,20
SU-212
19,70
12U 578
SU-110
18,30
SU-210
17,80
10U 490
SU-106
14,30
SU-206
13,90
6U 312
SU-104
12,40
SU-204
12,10
4U 223
