19″ настенные шкафы ZPAS SD

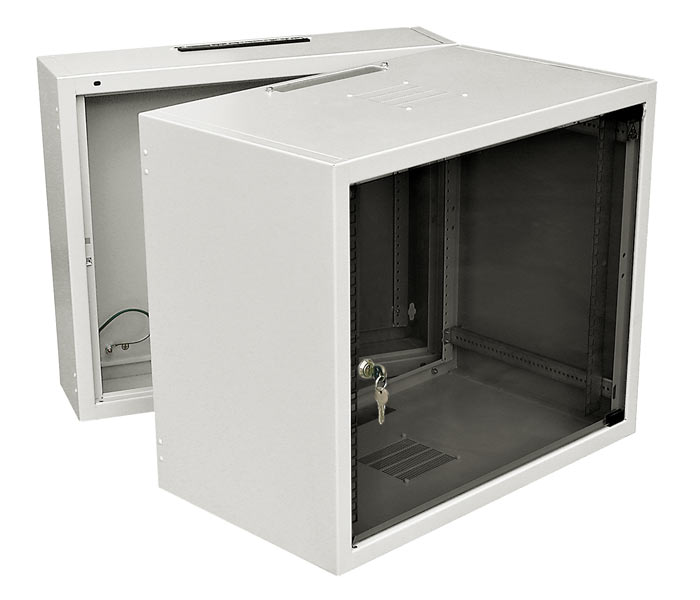

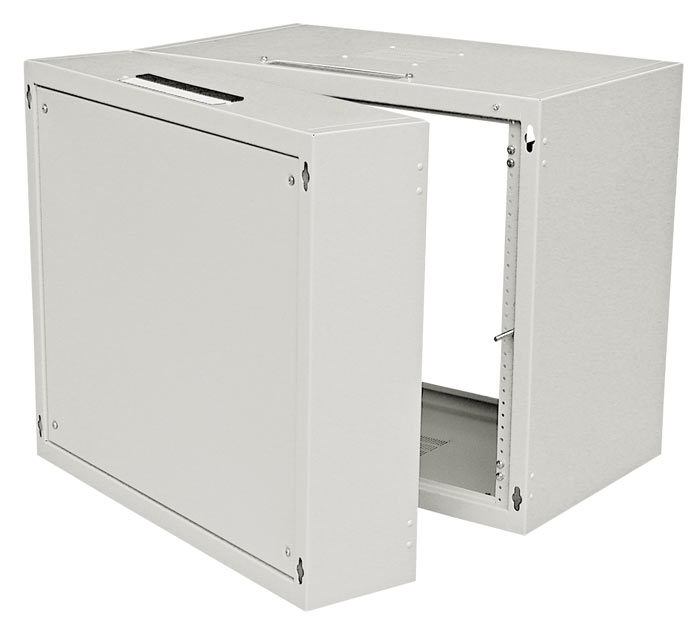

Настенный трехсекционный шкаф SD производится в пяти вариантах высоты: 6U, 10U, 12U, 15U, 18U. Состоит из 3-х секций: пристенной, секции 19" и двери, соединенных между собой при помощи петель.

19" секция шкафа глубиной 350мм в стандартной комплектации оснащена 1 парой перфорированных 19" профилей, которые регулируются по глубине установки. В полу и крыше 19" секции шкафа предусмотренна перфорация для пассивной или принудительной вентиляции.

Дверь шкафа изготовлена из закаленного стекла или из стали. Она может иметь как левую, так и правую подвеску. Во всех конфигурациях шкафа дверь имеет одноточечный замок.

Пристенная часть шкафа глубиной 150 мм со съемной задней панелью имеет в нижней и верхней части отверстия для ввода кабелей. В стандартной комплектации предусмотрены взаимозаменяемые заглушки: металлическая и с щеточным кабельным вводом. В задней части существует возможность установки перфорированных поперечных реек, предназначенных для монтажа кабеля.

Шкафы упакованы в картонные коробки. В упаковке находится шаблон для изготовления отверстий в стене при монтаже шкафа.

Дополнительное оборудование для шкафа SD:

• дополнительные несущие 19" профили
• монтажая плита
• вентиляционная панель
• поперечные рейки для монтажа кабеля
• набор для заземления
• комплект для монтажа на стену

Таблица изделий

Каталожный номер		Высота рабочего простран- ства (U=44,45 мм)	Высота, мм	Глуби- на, мм	Глуби- на 19" секции, мм	Шири- на, мм	Вес, кг
Со стекл. дверью	Со стальной дверью
WZ-3505-01-05-011 (SD-118)	WZ-3505-01-M5-011 (SD-218)	18U	871	500	350	580	32, 00
WZ-3505-01-04-011 (SD-115)	WZ-3505-01-M4-011 (SD-215)	15U	737				28,00
WZ-3505-01-03-011 (SD-112)	WZ-3505-01-M3-011 (SD-212)	12U	604				25,00
WZ-3505-01-02-011 (SD-110)	WZ-3505-01-M2-011 (SD-210)	10U	515				22,00
WZ-3505-01-01-011 (SD-106)	WZ-3505-01-M1-011 (SD-206)	6U	337				18,00

Технические данные

Материал:
Секции I и II — листовая сталь толщиной 1,25 мм
Задняя стенка — листовая сталь толщиной 0,8 мм
Несущие профили — листовая сталь толщиной 1,5 мм
Заглушки сплошные — листовая сталь толщиной 1,0 мм
Двери — стекло закаленное толщиной 4,0 мм

Исполнение покрытия:
Части I и II и задняя стенка окрашены порошковой краской в цвет RAL 7035.
Несущие профили и заглушки оцинкованы.

Степень защиты:
IP 20 согласно нормам PN 92/Е-08106 / EN 60529;529

нижняя плита	верхняя плита

Изменения в конструкции, вступившие в силу с ноября 2007 года

	Плавная регулировка установки по глубине уголков и профилей несущих
	Изменено месторасположение шины заземления (более удобный доступ к шине заземления)
	Изменено крепление шины заземления (возможен монтаж вверху или внизу шкафа)
	Заглушка нижней плиты, демонтируемая
	Изменена вертикальная перфорация в задней стенке корпуса
	Изменено крепление задней панели
	Изменено крепление стальных дверей (доступ к петлям с внутренней стороны)
	Отсутствуют отверстия под кабельные вводы в переднем корпусе шкафа
	Отсутствует вертикальная перфорация в переднем корпусе (не используется)
	Петли, соединяющие передний и задний корпус, на заклепках вместо прикручиваемых, количество петель изменяется в зависимости от высоты шкафа
