19″/21″ настенные шкафы ZPAS SWT

19″/21″ настенные шкафы серии SWT состоят из трех основных элементов: верхняя панель, нижняя панель и корпус. Корпус шкафа состоит из двух боковых стенок и задней стенки, а на лицевой стороне имеются монтажные профили с отверстиями для установки 19″ или 21″ оборудования. Элементы конструкции стыкуются друг с другом при помощи специальных монтажных винтов. Съемные боковые стенки обеспечивают быструю сборку монтажных панелей. В задней части нижней и верхней панелей имеются кабельные вводы, оснащенные губчатым уплотнителем. В верхней и нижней части шкафов имеются также вентиляционные щели. У настенных шкафов данной серии отсутствует дверь.

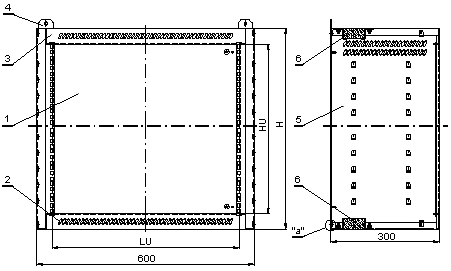

Описание базовой конструкции настенных шкафов серии SWT

Конструкция
1. Корпус
2. Верхняя панель
3. Нижняя панель
4. Монтажная скоба
5. Монтажный винт
6. Кабельный ввод с губчатым уплотнителем

Технические характеристики
Материал:
Листовая сталь 1.5 мм (покрытие — цинк плюс алюминий)

Отделка поверхности:
Наружные поверхности окрашены по порошковой технологии серой краской RAL
7035. Заказ шкафов любого другого цвета по каталогу RAL предварительно
согласовывается с отделом продаж.

Сводная таблица моделей шкафов серии SWT

Номер модели	Номер модели в каталоге	Высота рабочего пространства HU [U=44,45mm]	Высота H [mm]	Ширина рабочего пространства LU [mm]	Вес, кг
1	SWT-001	18U	889	465 (19")	22,80
2	SWT-002	15U	756		19,80
3	SWT-003	12U	623		16,20
4	SWT-004	10U	533		13,60
5	SWT-005	6U	356		11,00
6	SWT-006	18U	889	515 (21")	22,60
7	SWT-007	15U	756		19,60
8	SWT-008	12U	623		16,00
9	SWT-009	10U	533		13,40
10	SWT-010	6U	356		10,90
