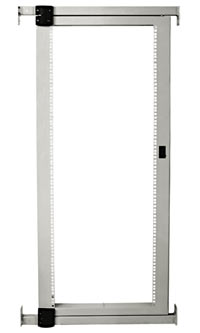

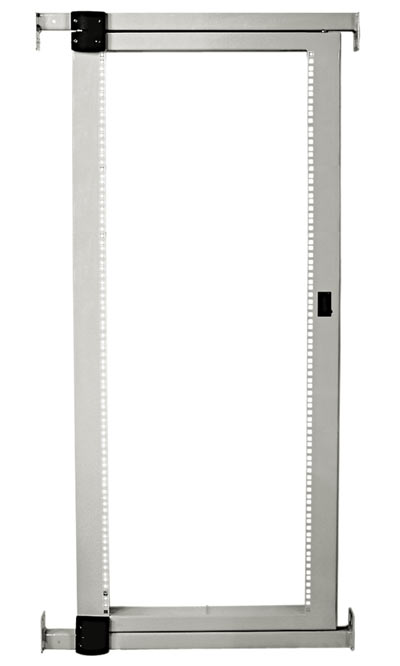

Поворотная рама

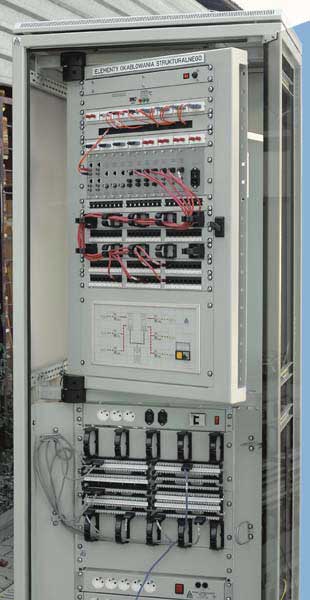

Шкаф серии SZB с поворотной рамой (поставляется по спецзаказу)
Оборудование в верхней части шкафа установлено на поворотной раме, а в нижней части — смонтировано на черырех 19-дюймовых профилях. Каркас шкафа отличается от стандартной версии для шкафов данной серии и имеет четыре дополнительных горизонтальных балки.

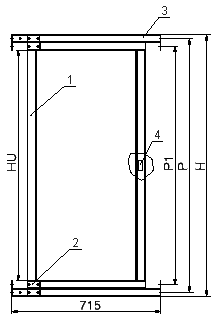

Конструкция
1. Рама
2. Шарниры
3. Опорная балка
4. Замок


Сводная таблица моделей

Номер модели в каталоге	Размеры, мм			Высота рабочего пространства
	H	P	P1	Высоты рабочего пространства рамы (U=44,45 мм)	Высота рабочего пространства шкафа (U=44,45 мм)
SZB-23-00-00/1	435	398	300	6U	10U
SZB-23-00-00/2	524	487	389	8U	12U
WZ-SB23-00-03-011 (SZB-23-00-00/3)	613	576	487	10U	15U
WZ-SB23-00-04-011 (SZB-23-00-00/4)	702	665	567	12U	15U
WZ-SB23-00-05-011 (SZB-23-00-00/5)	791	754	656	14U	18U
WZ-SB23-00-06-011 (SZB-23-00-00/6)	880	843	745	16U	—
WZ-SB23-00-07-011 (SZB-23-00-00/7)	969	932	834	18U	24U
WZ-SB23-00-08-011 (SZB-23-00-00/8)	1058	1021	923	20U	24U
WZ-SB23-00-09-011 (SZB-23-00-00/9)	1147	1110	1012	22U	28U
WZ-SB23-00-10-011 (SZB-23-00-00/10)	1236	1199	1101	24U	28U
WZ-SB23-00-11-011 (SZB-23-00-00/11)	1324	1287	1189	26U	32U
WZ-SB23-00-12-011 (SZB-23-00-00/12)	1413	1376	1278	28U	32U
WZ-SB23-00-13-011 (SZB-23-00-00/13)	1502	1465	1367	30U	36U
WZ-SB23-00-14-011 (SZB-23-00-00/14)	1591	1554	1456	32U	36U
WZ-SB23-00-15-011 (SZB-23-00-00/15)	1680	1643	1545	34U	38U
WZ-SB23-00-16-011 (SZB-23-00-00/16)	1769	1732	1634	36U	40U
WZ-SB23-00-17-011 (SZB-23-00-00/17)	1858	1821	1723	38U	42U
WZ-SB23-00-18-011 (SZB-23-00-00/18)	1947	1910	1812	40U	45U
