Блоки розеток серии LZ

Характеристики:

  • Оптимальная высота для 19-дюймового конструктива — 1U (44,5 мм)

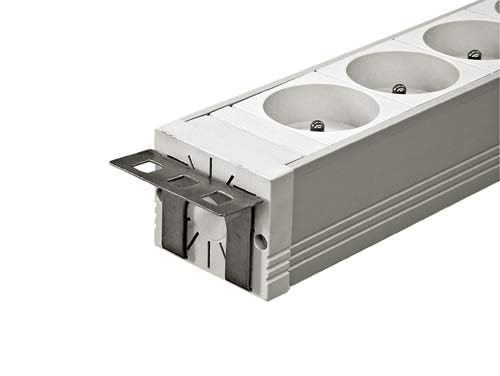

  • Возможность фиксации блока розеток под различным углом
  • Расположение каждой розетки под углом 35° позволяет подключать максимально возможное количество розеток в один ряд, а также располагать блоки розеток непосредственно друг над другом
  • Корпус блока изготовлен из анодированного алюминиевого профиля
  • Цвет покрытия блока и розеток: светло-серый (RAL 7035)

Способы фиксации:

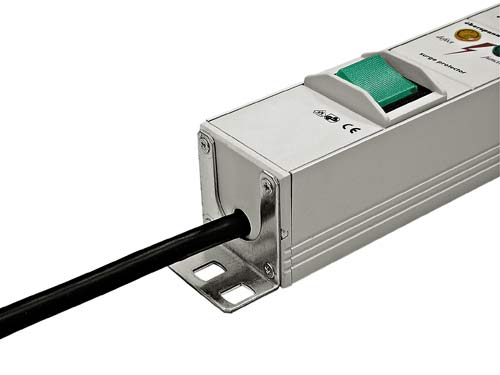

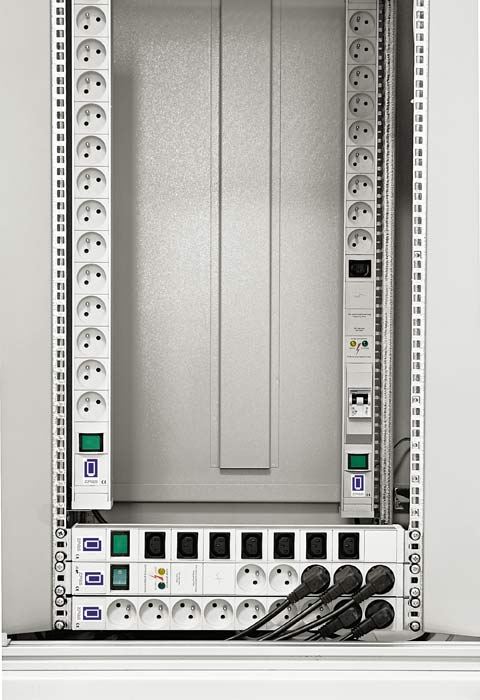

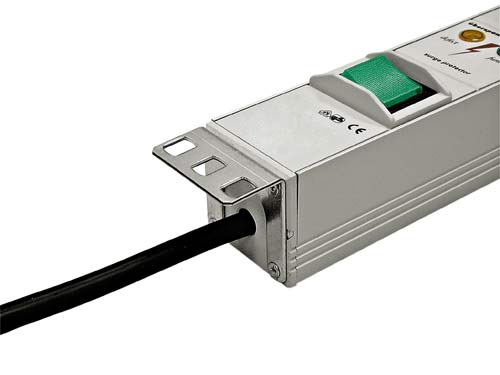

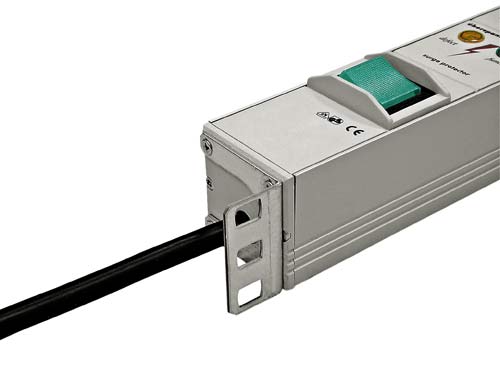

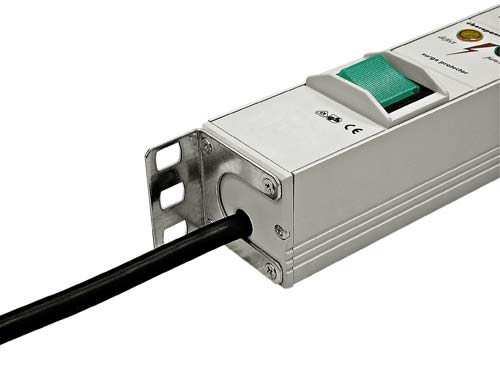

  • Блоки длиной 440 мм монтируются горизонтально в 19-дюймовый конструктив или вертикально на профиль (4 варианта расположения креплений с поворотом на 90°)

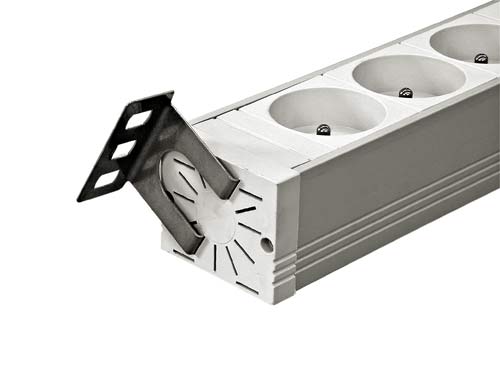

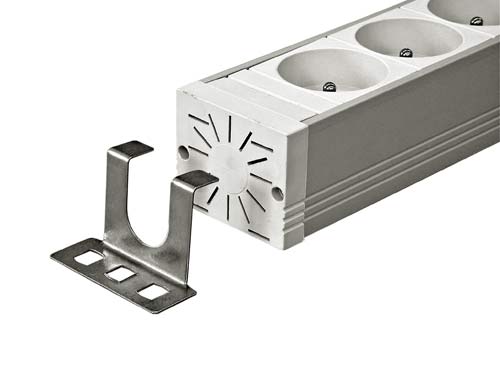

  • Блоки длиной более 440 мм монтируются только вертикально на профиль (12 вариантов расположения креплений с поворотом на 30°)

Технические характеристики:

  • Напряжение — 230 В
  • Максимальная сила тока — 16 А
  • Максимальная мощность — 16 А / 3500 Вт
  • Провод — 3 м, черный, сечение 1,5 мм2
  • Система защиты — 2P+Z
  • Степень защиты — IP 20
  • Ток перегрузки — 6,5 кА

Комплект поставки:
Блок розеток с креплениями и крепежным набором

Виды розеток
Стандартные На заказ

2P+Z
230 В; 10/16 A


Компьютерные
230 В; 10 А


Schuko
230 В;
10/16 А

Швейц.
230 В;
10 А

США
125 В;
10 А

Дания
230 В;
10 А

Англия
230 В;
13 А

Италия
230 В;
10/16 А

Австрал.
240 В;
10А

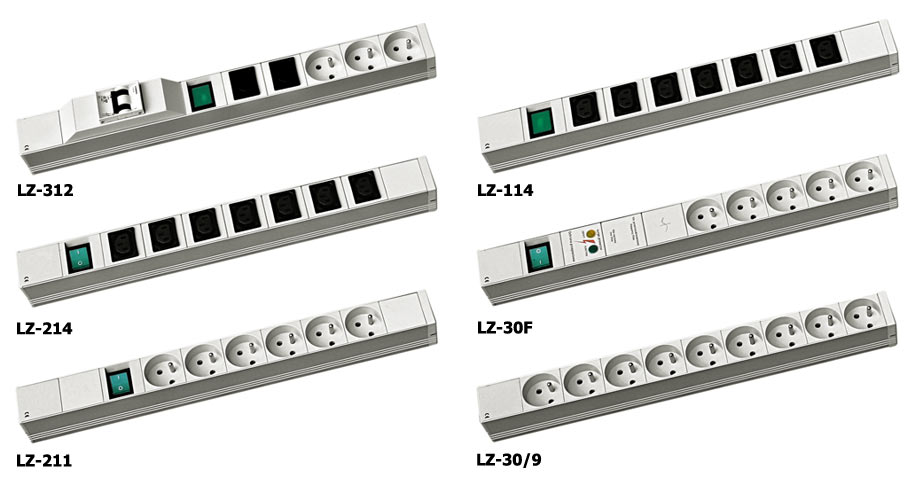

Блоки розеток серии LZ для крепления в 19-дюймовый конструктив

Сводная таблица моделей розеточных блоков серии LZ
для крепления в 19-дюймовый конструктив

Номер модели WZ-LZ30-09-00-000
(LZ-30/9)
WZ-LZ30-F0-00-000
(LZ-30F)
WZ-LZ11-40-00-000
(LZ-114)
WZ-LZ21-10-00-000
(LZ-211)
WZ-LZ21-40-00-000
(LZ-214)
WZ-LZ31-20-00-000
(LZ-312)
Длина L, мм 440 440 440 440 440 440
Ширина W, мм 44 44 44 44 44 44
Глубина, мм 44 44 44 44 44 44
Лампочка     Х     Х
Выключатель с подсветкой   Х   Х Х
С защитой от перепадов напряжения и сетевым фильтром   Х
Системный переключатель 2 x C10           Х
Кол-во розеток со штыревым контактом 2P+Z 9 5   6   3
Кол-во компьютерных розеток     7   7 2

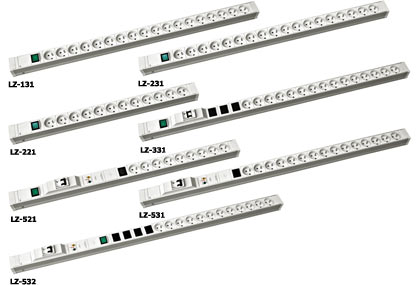

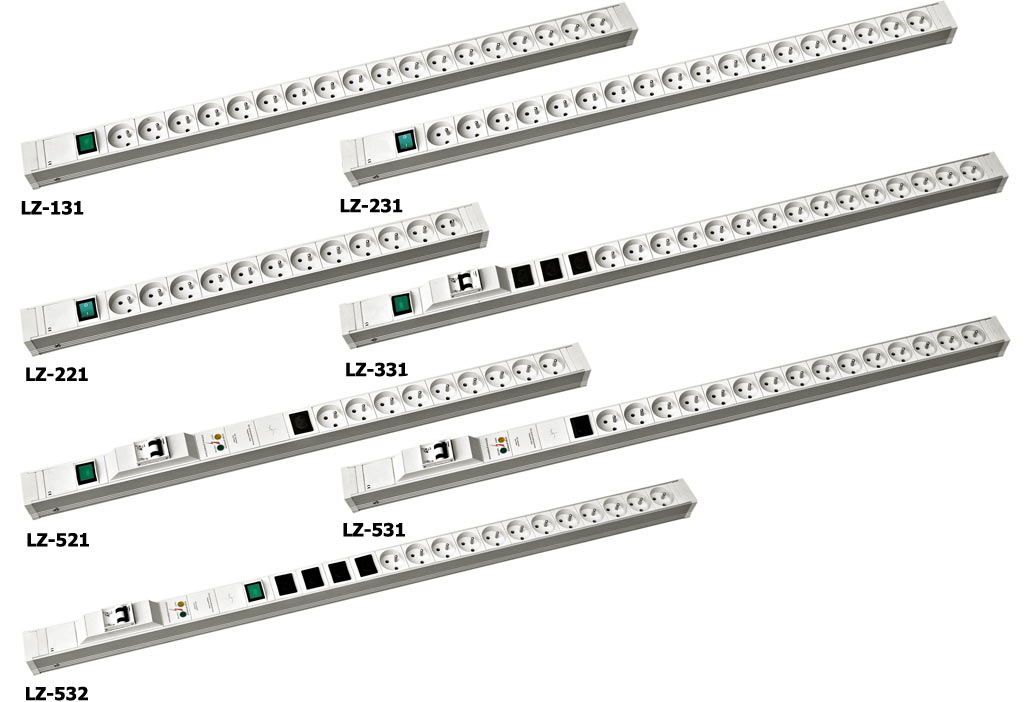

Блоки розеток серии LZ для вертикального крепления

Сводная таблица моделей розеточных блоков серии LZ
для вертикального крепления

Номер модели WZ-LZ22-10-00-000
(LZ-221)
WZ-LZ52-10-00-000
(LZ-521)
WZ-LZ13-10-00-000
(LZ-131)
WZ-LZ23-10-00-000
(LZ-231)
WZ-LZ33-10-00-000
(LZ-331)
WZ-LZ53-10-00-000
(LZ-531)
WZ-LZ53-20-00-000
(LZ-532)
Длина L, мм 660 830 915 915 1040 1040 1090
Ширина W, мм 52 52 52 52 52 52 52
Глубина, мм 44 44 44 44 44 44 44
Лампочка   Х Х   Х   Х
Выключатель с подсветкой Х     Х
С защитой от перепадов напряжения и сетевым фильтром   Х       Х Х
Системный переключатель 2 x C10   Х     Х Х Х
Кол-во розеток со штыревым контактом 2P+Z 12 9 18 18 15 15 12
Кол-во компьютерных розеток   1     3 4 1
