19″ панель с DIN-рейкой PS-3U

Панель с DIN-рейкой WZ-PS3U-00-00-011 (PS-3U) для установки модульной аппаратуры может быть применена как:

• панель для распределения 48 В (постоянный ток)
• панель для распределения 230 В (переменный ток)

  Использование предохранителей позволяет:

• легко восстановить контур при помощи замены предохранителей
• улучшить защиту в контурах с автоматическими выключателями
• блокировать самопроизвольное выключение контура

  Конфигурация панели может быть подобрана согласно требованиям клиента.

  Комплект поставки
  Панель без оборудования:

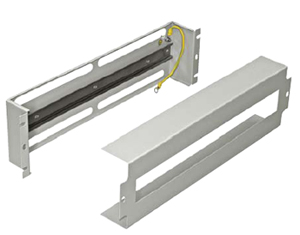

  Панель стандартная — продается, как единый товар, в комплект входит: монтажная подставка, шина TS-35, а также стенка. Номер по каталогу: WZ-PS3U-00-00-011 (PS-3U).

  19" панель с DIN-рейкой

  Панель с электрооборудованием.
  По специальному заказу панель может быть оснащена электрооборудованием, согласно документации, разработанной специалистами Zpas или предоставленной клиентом.

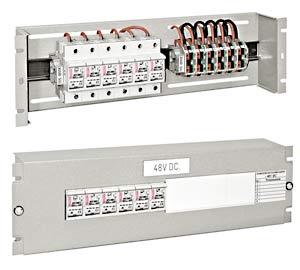

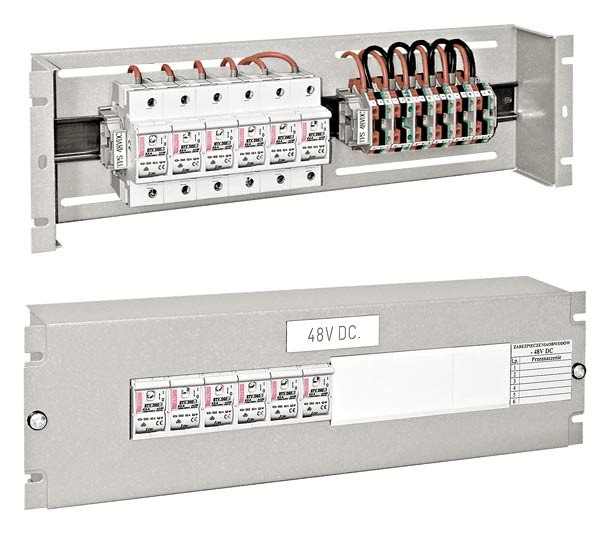

  19" панель с DIN-рейкой, оснащенная шестью автоматическими выключателями, обеспечивающими безопасность на 6 или 10 А, а также лицевой декоративной панелью

  Технические характеристики
  Размеры:
  Высота: 3U (U=44,45 мм)
  Ширина :19"
  Глубина: 60 мм
  Максимальное количество устанавливаемых модулей типа S (шир.17,5 мм)- 18 шт.


  Панель с DIN-рейкой WZ-PS3U-00-00-011 (PS-3U) с
  оборудованием и силовая панель WZ-1011-01-01-011 (PZ-30),
  установленная в 19" шкафу


  Пример распределения проводов через кабельные
  каналы, прикрепленные к задней стенке панели
  WZ-PS3U-00-00-011 (PS-3U)
